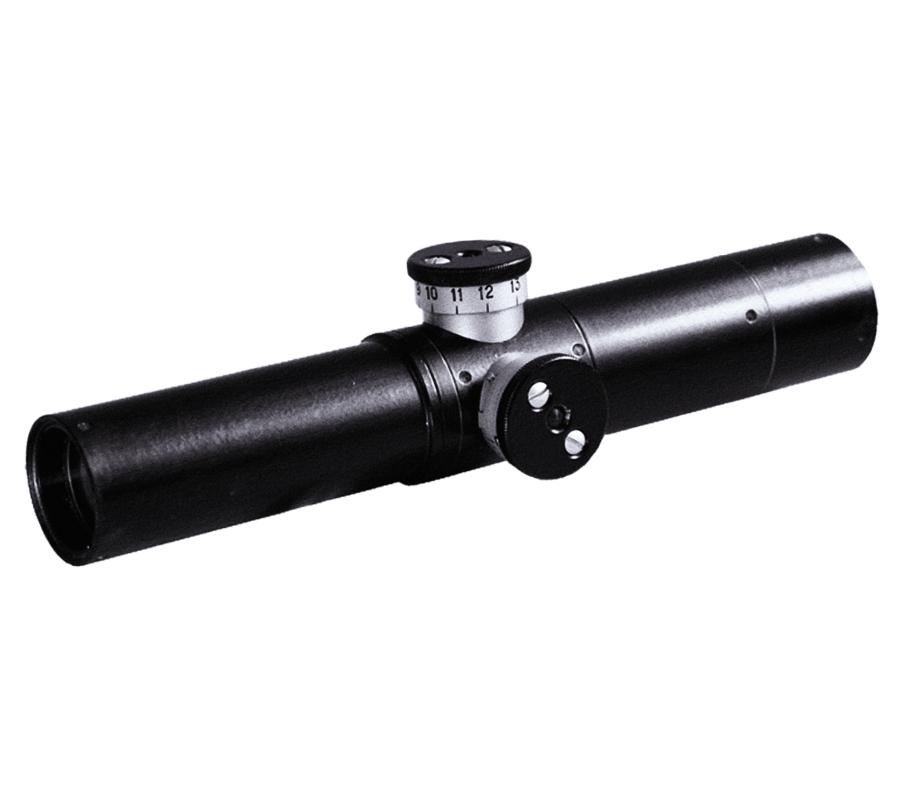

Охотничий прицел для охотничьего оружия с верхним или боковым посадочными местами и может комплектоваться соответствующими кронштейнами.

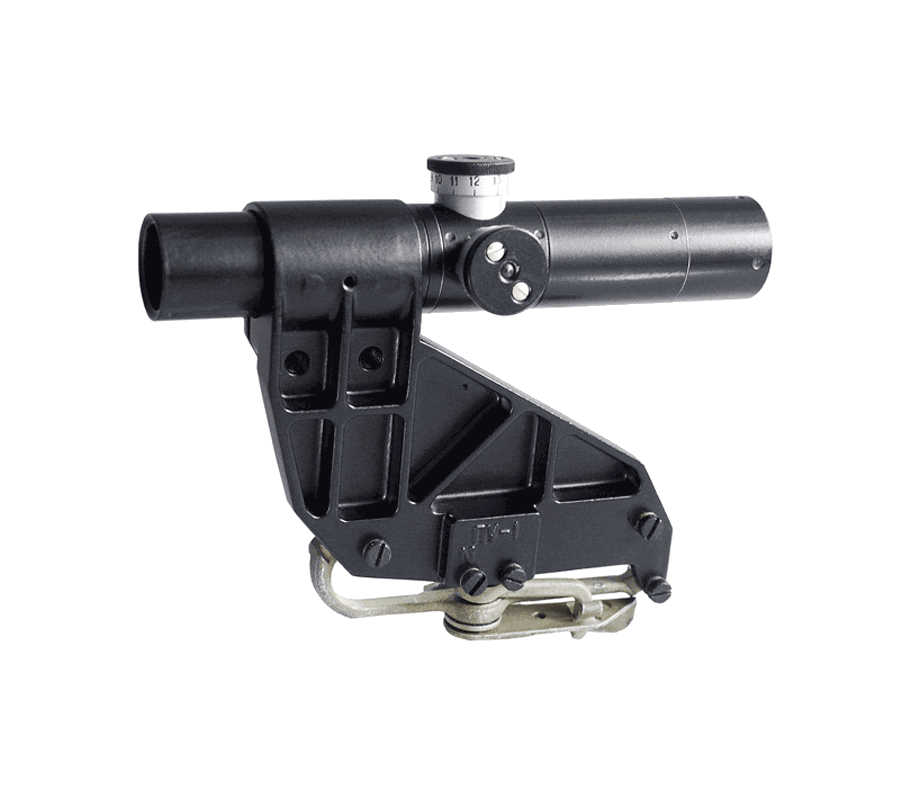

Прицел с кронштейном АЛ6.130.383 - для карабина типа "Сайга", "Тигр". Диаметр трубки 26,5мм. См. маленькое изображение внизу.
Прицел с кронштейном АЛ6.130.382 - для охотничьего карабина КО-44 (аналог винтовки Мосина). Диаметр трубки 26,5мм. Может также комплектоваться планкой для установки на оружии - АЛ6.130.385. См. маленькое изображение справа вверху.

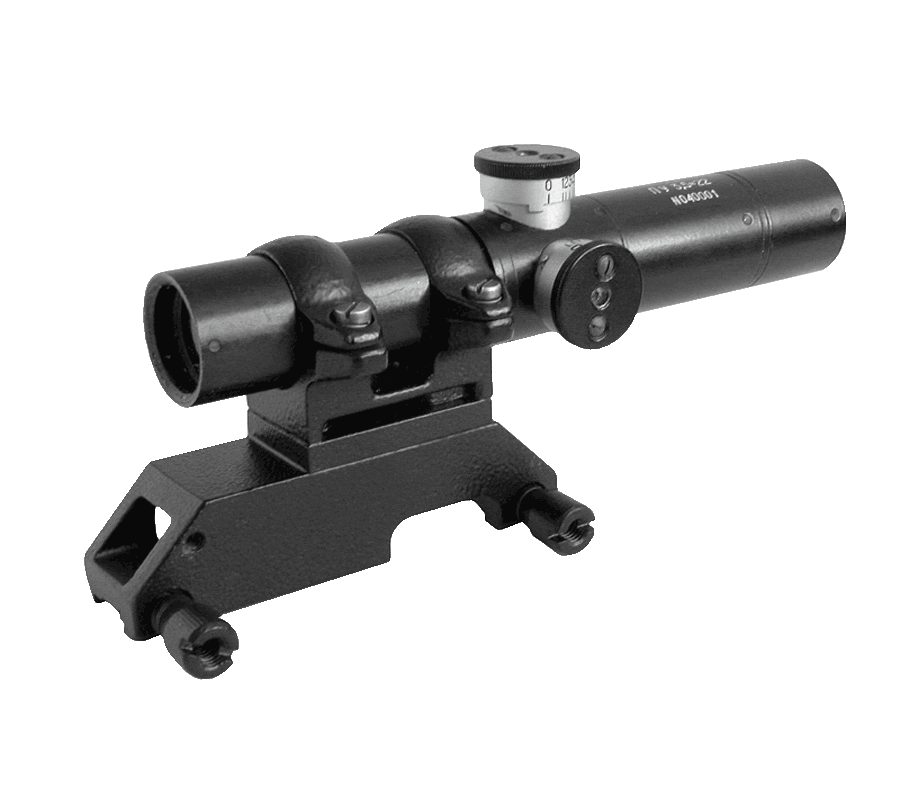

Прицел с кронштейном АЛ6.138.029 - для карабина типа "Лось-7", "Барс-4", ТОЗ 78-01 с верхним креплением. Диаметр трубки 25,4 мм. Посадочная длина под кольца кронштейна 45 мм. См. маленькое изображение слева вверху.
Прицельная сетка имеет два исполнения - с толщиной нити 0,2 мм (сетка АЛ5.939.054) и 0,1 мм (сетка АЛ5.939.054-01).
| ХАРАКТЕРИСТИКИ | |
|
Увеличение |
3.5x |
|
Поле зрения, град. |
4.5° |
|
Диаметр объектива, мм |
22 |
|
Фокусное расстояние объектива, мм |
|
|
Диаметр выходного зрачка, мм |
6 |
|
Удаление выходного зрачка, мм |
72 |
|
Цена деления выверки вертикальных поправок, см/100м |
7 |
|
Цена деления выверки боковых поправок, см/100м |
10 |
|
Размеры трубки, мм |
170х42х42 |
|
Вес трубки, кг |
0.4 |
Вид поля зрения
Вид поля зрения, сетка толщиной 0,1 мм
Преимущества:
1. Малый вес (0.4кг) и габариты.
2. Надежность конструкции подтверждена его использованием на снайперских винтовках.
Ознакомиться со статьей о прицеле на сайте Ю. Максимова. I часть.
Ознакомиться со статьей о прицеле на сайте Ю. Максимова. II часть.
Дополнительную информацию о прицеле ПУ3.5х22 можно найти в журналах:
"Мастер Ружье", № 2-2014, №3-2014;
"Ружье", №5-2002, №5-1999;
"Оружие", №5-2000, №6-2002.
