ПО 104

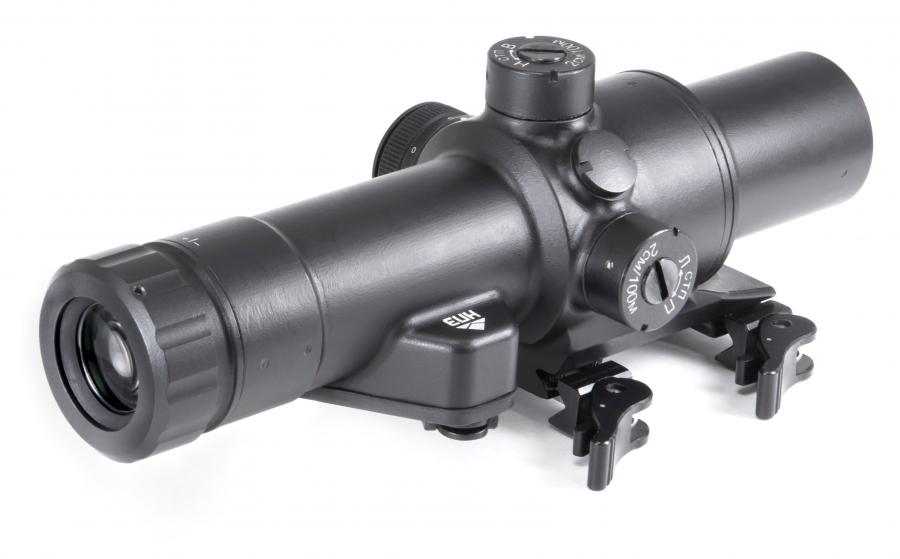

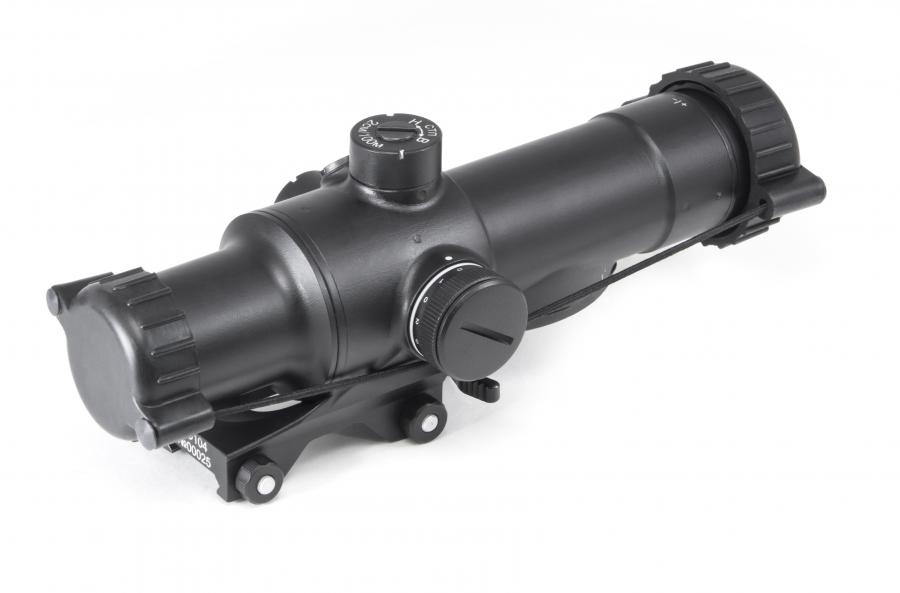

Прицел ПО104 с двумя фиксированными увеличениями 1 и 4 крата предназначен для наблюдения за местностью, обнаружения, распознавания целей и быстрого прицеливания из различных видов нарезного оружия, имеющих верхнюю посадочную планку «Picatinny».

Сетка расположена в первой фокальной плоскости, что гарантирует неизменность линии прицеливания при изменении кратности. Изображение сетки масштабируется вместе с изображением цели.

С прицелом ПО156 составляет единую линейку прицелов сменного увеличения для работы на малой и средней дистанции.

Прицел доступен с одним из трех типов сетки:
- баллистическая сетка BDC;
- типа "Fast Cross";
- типа "охотничий крест".
Подсветка сетки имеет 6 уровней яркости. Подсветку прицела можно быстро включить или выключить при любом уровне яркости. Используется элемент питания CR2032.

Корпус прицела выполнен из прочного алюминиевого сплава, ударопрочен и влагозащищен. Полностью герметичная конструкция с внутренней оптической выверкой обеспечивает высокую надежность прицела в различных условиях эксплуатации.

Механизм крепления к оружию быстросъемный, с дополнительным фиксатором фиксатором от случайного открывания. Тонкая регулировка допускает повторную установку прицела на оружие без увода СТП.

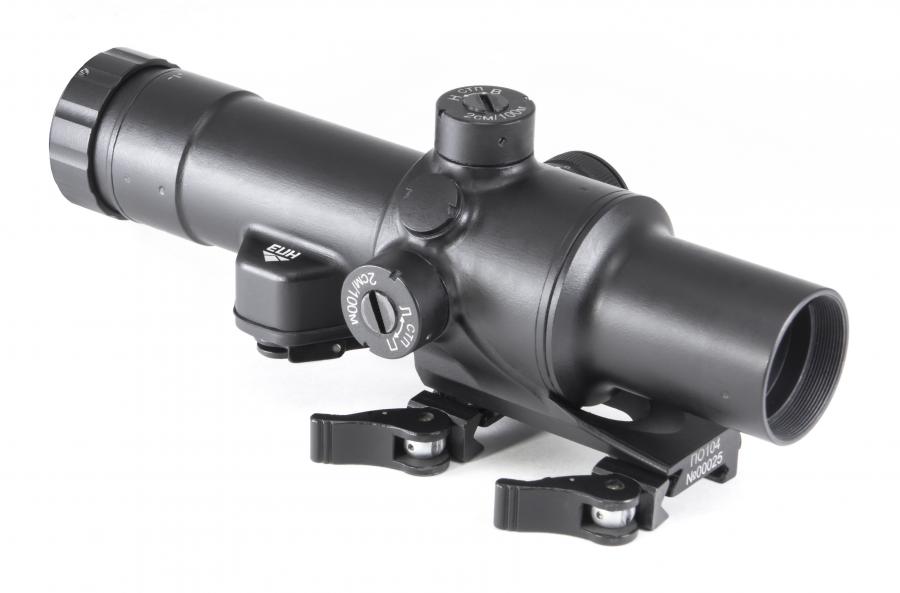

Кронштейн прицела выполнен одной деталью с корпусом прицела, и обеспечивает дополнительную устойчивость при ударных нагрузках.

ОСОБЕННОСТИ

• Расположение сетки в первой фокальной плоскости;
• Мгновенная смена кратности рычагом в нижней части прицела без отрыва руки стрелка от цевья оружия;
• Внутреннее выполнение механизмов выверки;
• Широкий угол обзора (24 градуса или 42,5 м на 100 м при увеличении 1 крат);
• Комбинированная прицельная сетка для работы в динамичной мишенной обстановке;
• 6-ти позиционная регулировка яркости сетки;
• Поперечный габарит прицела не выходит на ширину ствольной коробки оружия;
• Прочный, пыле-влагозащищенный алюминиевый корпус;
• Герметичное исполнение.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Увеличение, крат	1	4
Поле зрения, град.	24	6
Диаметр выходного зрачка, мм	14	7
Диаметр объектива, мм	28
Удаление выходного зрачка, мм	50
Коэффициент светопропускания	>90%
Диапазон диоптрийной подвижки окуляра, дптр	от -3 до +3
Диапазон линии прицеливания по высоте и по направлению	±0-10
Шаг выверки на дистанции 100 м, см	2
Источник питания	Один элемент типоразмера CR2032
Габаритные размеры, мм	204х76х79
Масса без элемента питания, кг	0,53

ПРИЦЕЛЬНЫЕ СЕТКИ

Баллистическая сетка BDC, вид поля зрения на увеличении 1х и 4х

Сетка типа "Fast Cross", вид поля зрения на увеличении 1х и 4х

Сетка типа "Охотничий крест", вид поля зрения на увеличении 1х и 4х
