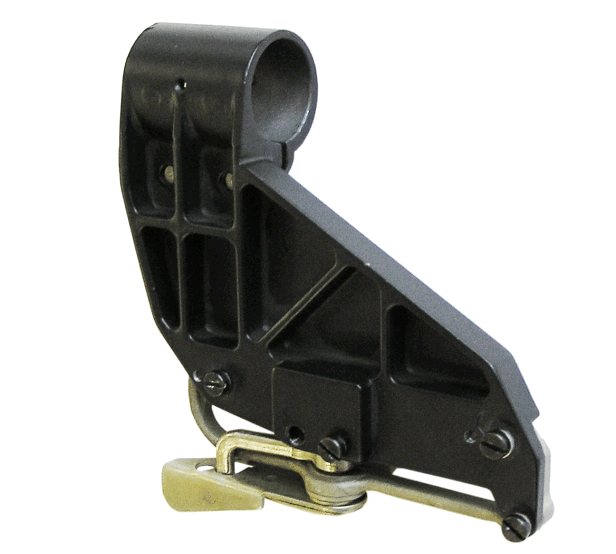

Кронштейны для прицелов предназначены для установки оптических, коллиматорных и ночных прицелов на оружии. Подбирая крепление прицела необходимо учитывать тип посадочного места на гладкоствольном ружье или винтовке, посадочные диаметры прицела, а так же необходимую высоту установки между осями прицела до оси направляющей.
|
|
||
|
Наименование приборов |
ПУ3,5х22 |
|
|
Тип посадочного |
Боковое «Сайга» 270мм |
|
|
Посадочный диаметр, мм |
26,5 |
|
|
Длина посадочного диаметра, мм |
40 |
|
|
Расстояние от оси направляющей планки до оси прицела, мм |
88 |
|
|
Габаритные размеры, мм |
120х40х130 |
|
|
Масса, кг |
0,58 |
|
Для подгонки зажимного устройства необходимо сделать следующее:
– повернуть защелку 2, освободив ее из-под головки винта 3. Снять защелку.
– переставить ручку 1 на такое количество зубцов, которое обеспечивает прочное крепление, исключающее качку кронштейна на оружии.
– поставить защелку 2 на место.
